Испытание на эластичность ЛКП от АРТ индустрии

При производстве мебельных изделий требования к эластичности лакокрасочного покрытия являются основными критериями показателей качества и долговечности, что особенно актуально при использовании пигментированной (эмалевой) окраски. Это обусловлено тем, что окрашиваемые изделия имеют различную степень усушки и разбухания при воздействии внешних факторов, а также физико-механические нагрузки при транспортировке, изгибе, монтаже и эксплуатации. (ПРО ЛКМ) Все эти факторы приводят к незначительным изменениям физической формы мебельного изделия (геометрии), что влечет за собой, в случае использования не эластичных ЛКП, к растрескиванию.

Так же к растрескиванию ЛКП могут приводить различные факторы, такие как: неправильное хранение, брак или низкое качество субстрата, нарушение технологии нанесения ЛКП, требований к хранению, упаковке и транспортировке изделий.

В процессе производства мебельные предприятия должны контролировать все выше перечисленные факторы, во избежании появления брака.

В помощь производителям, мы решили раскрыть тему эластичности ЛКП шире и провели испытание различных технологий пигментной окраски. Единственным актуальным методом испытания на эластичность ЛКП на территории РФ является ГОСТ 6806 - 73. Данный ГОСТ имеет название: "Материалы окрасочные. Метод определения эластичности пленки при изгибе". Метод заключается в определении минимального диаметра металлического цилиндрического стержня, изгибание на котором окрашенной металлической пластинки не вызывает механического разрушения. Стандарт полностью соответствует СТ СЭВ 2546 - 80 и учитывает требования международного стандарта ISO 1519 - 73.

Сущность метода испытания: определение минимального диаметра цилиндрического стержня изгибания на котором окрашенной металлической пластинки не вызывает механического разрушения или отслаивания многослойной или однослойной лакокрасочной пленки. В соответствии с ГОСТом, мы использовали металлические пластины изготовленные из жести толщиной 0,25 - 0,32 мм.

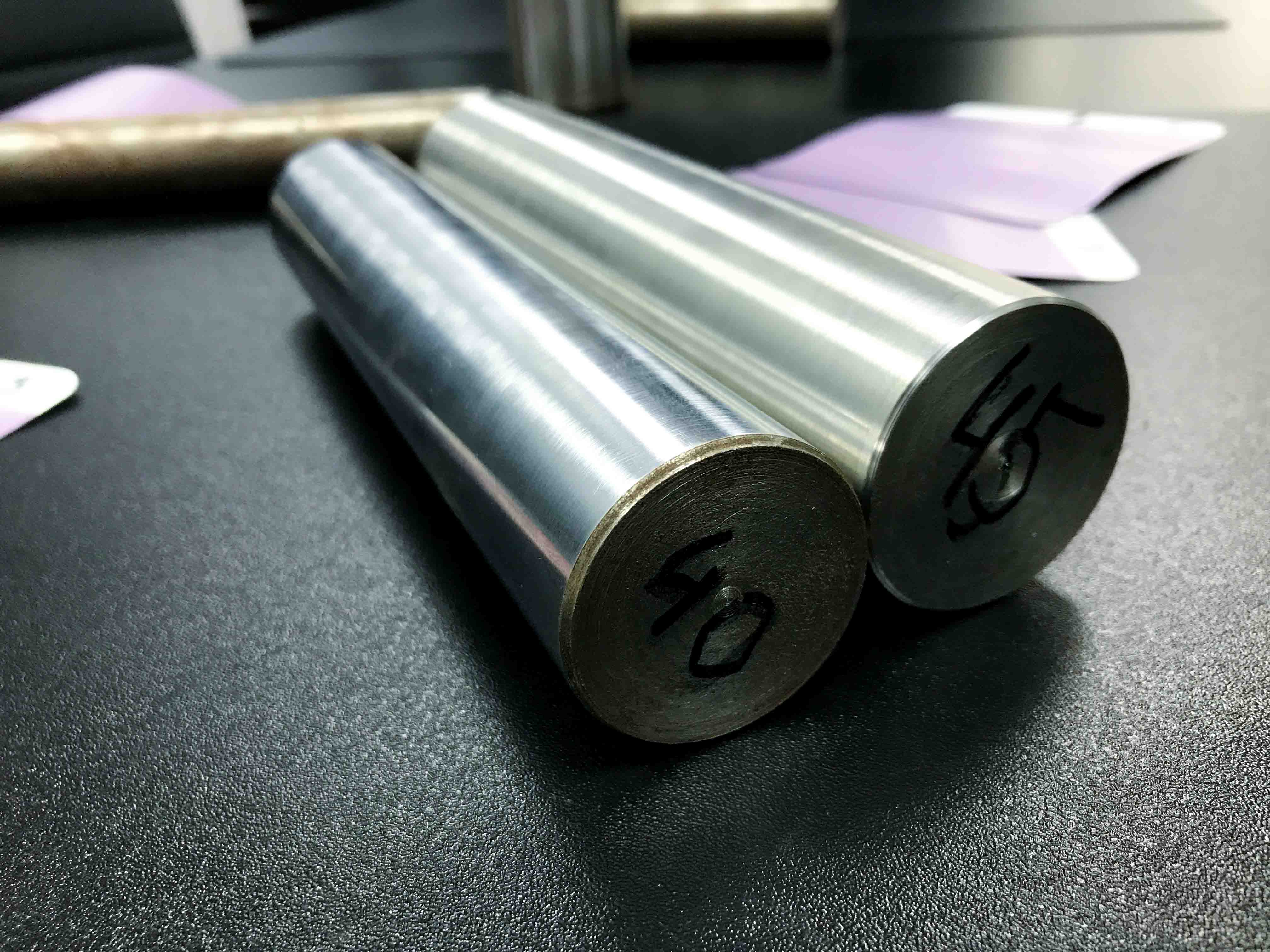

Используемое оборудование: металлические стержни цилиндрической формы диаметром 55, 45, 40, 35, 32, 30, 25, 20, 16 и 15 мм.

Время высыхания ЛКП

Согласно ГОСТу, после окраски необходимо выдержать образцы 48 часов, после чего, можно проводить испытания. Для того, чтобы усложнить задачу и получить более объективные результаты, мы выдержали наши пластины 14 дней, и только по окончанию этого срока был произведен тест на эластичность.

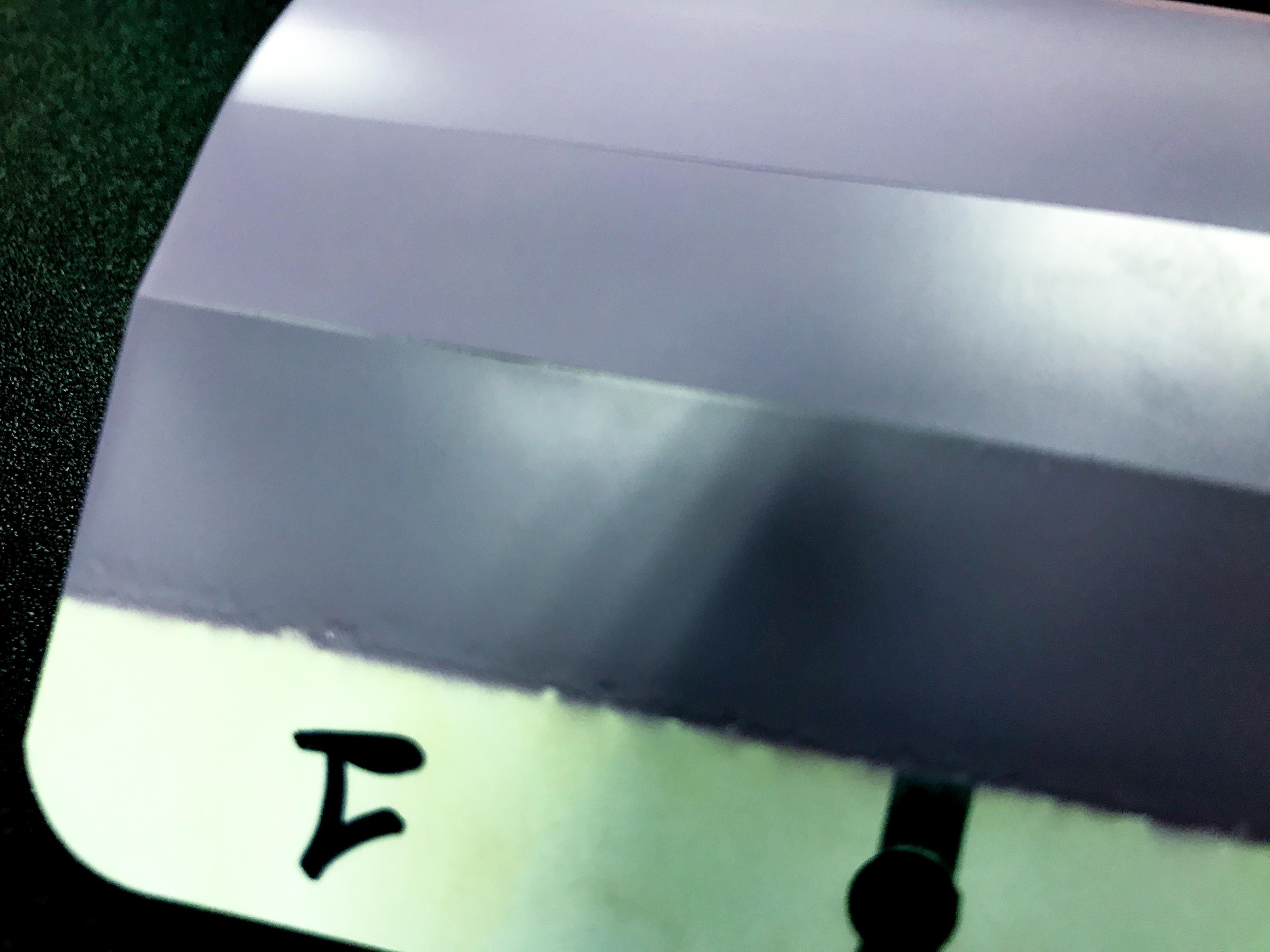

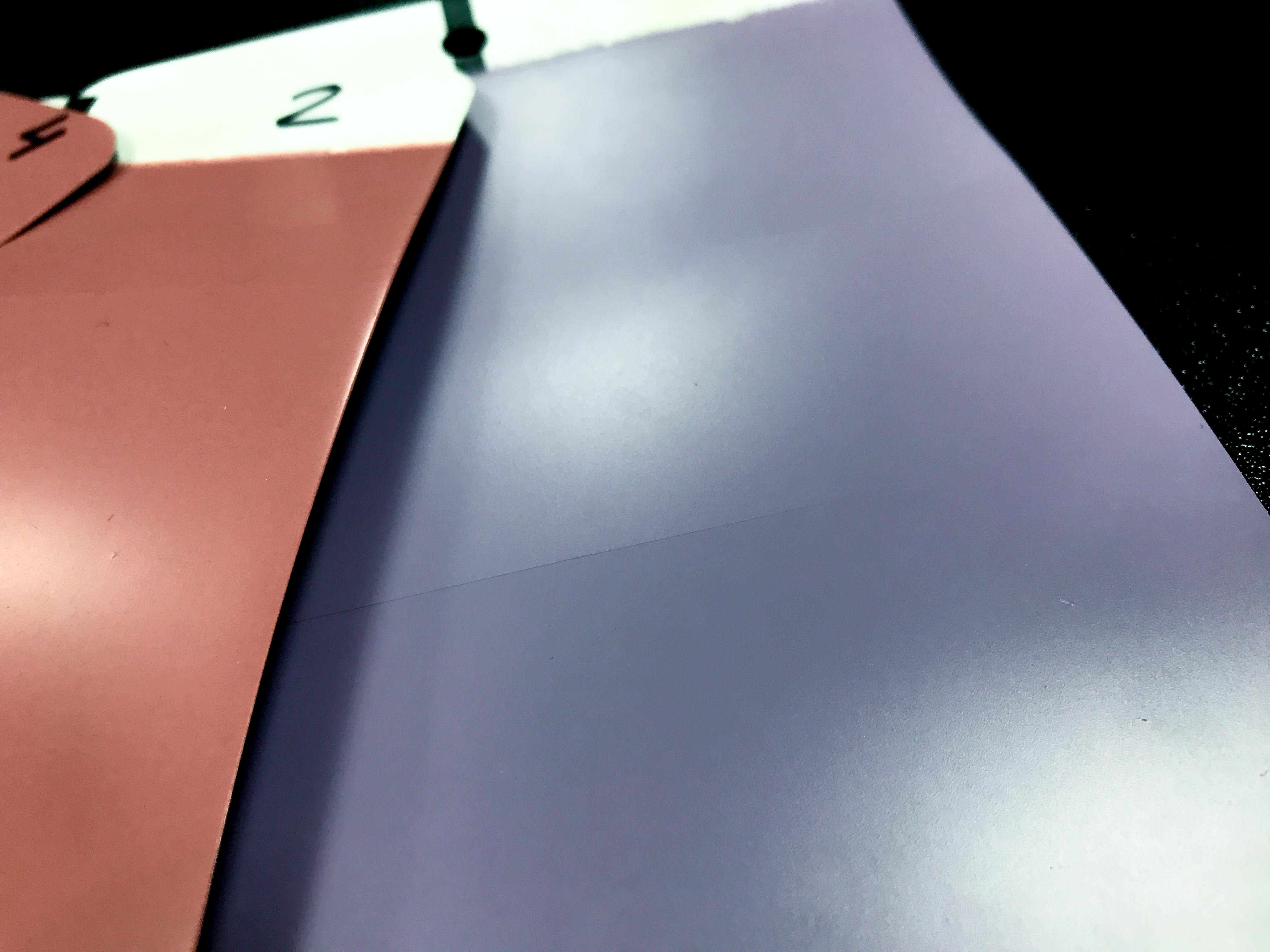

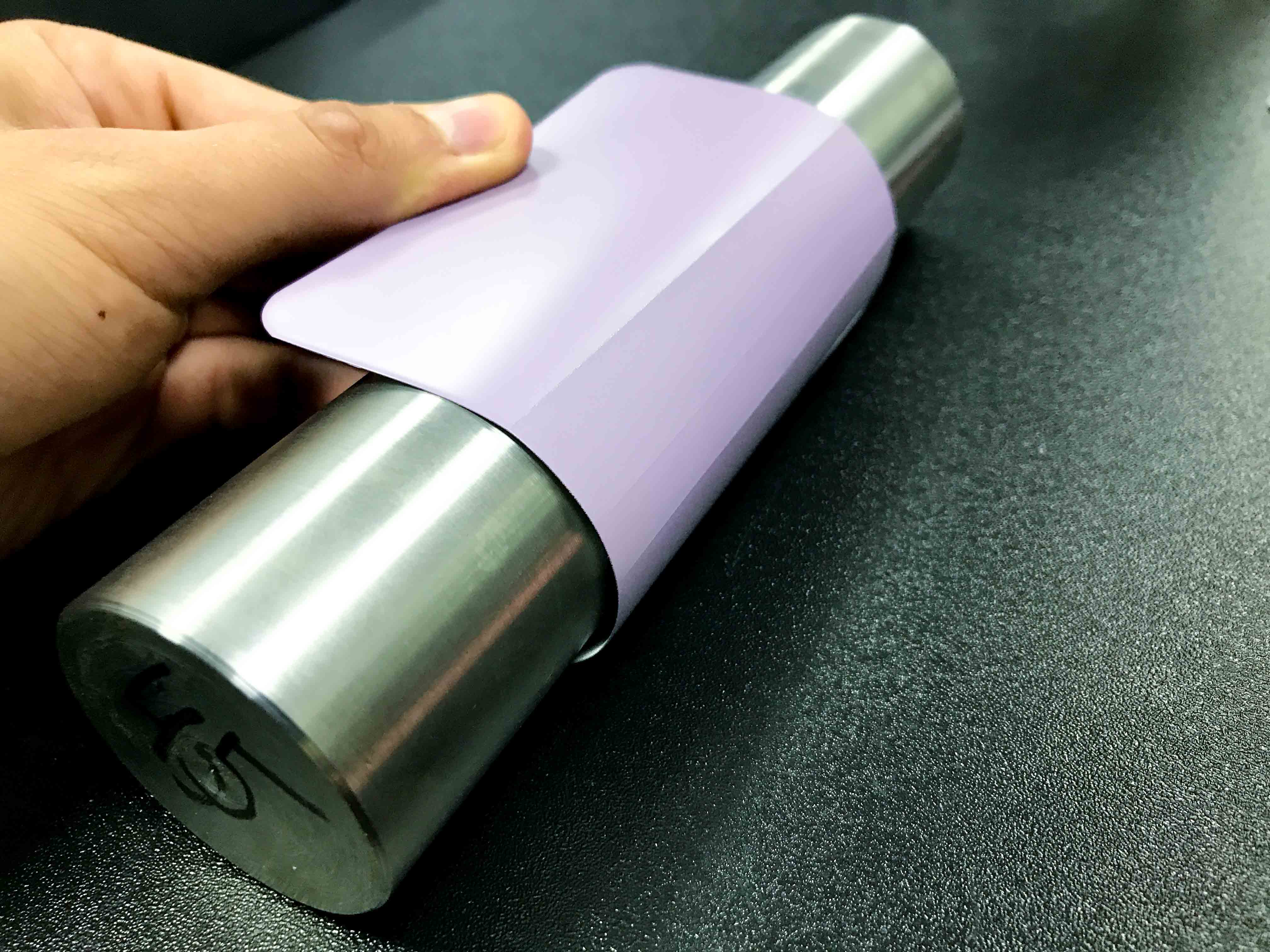

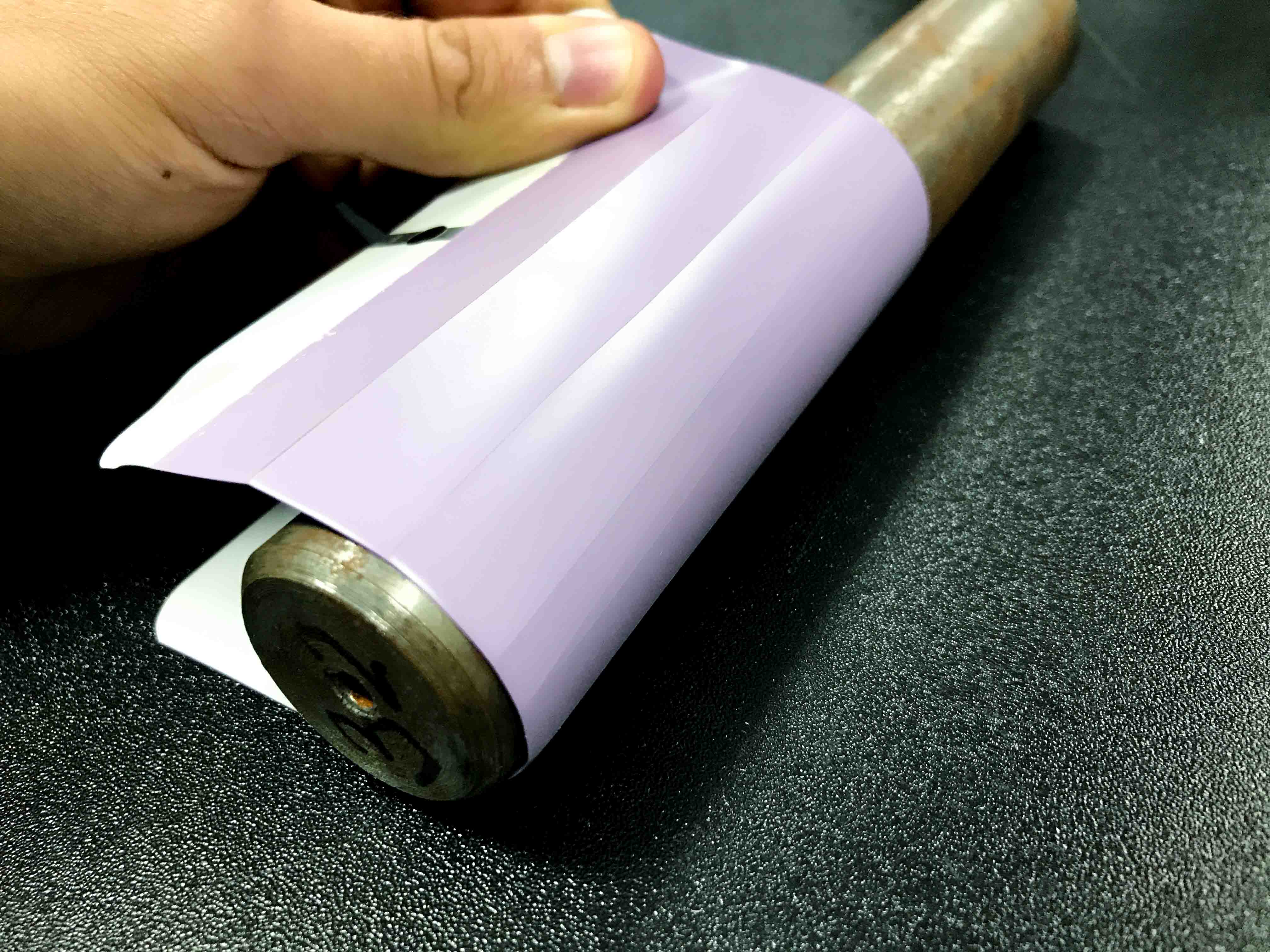

В рамках ГОСТа мы изгибали пластины вокруг каждого стержня, уменьшая диаметр от большего к меньшему до тех пор, пока не появятся трещины на ЛКП. За результат испытания принимают минимальный диаметр стержня в миллиметрах, при изгибании пластины на котором испытуемое ЛКП осталось неповрежденной.

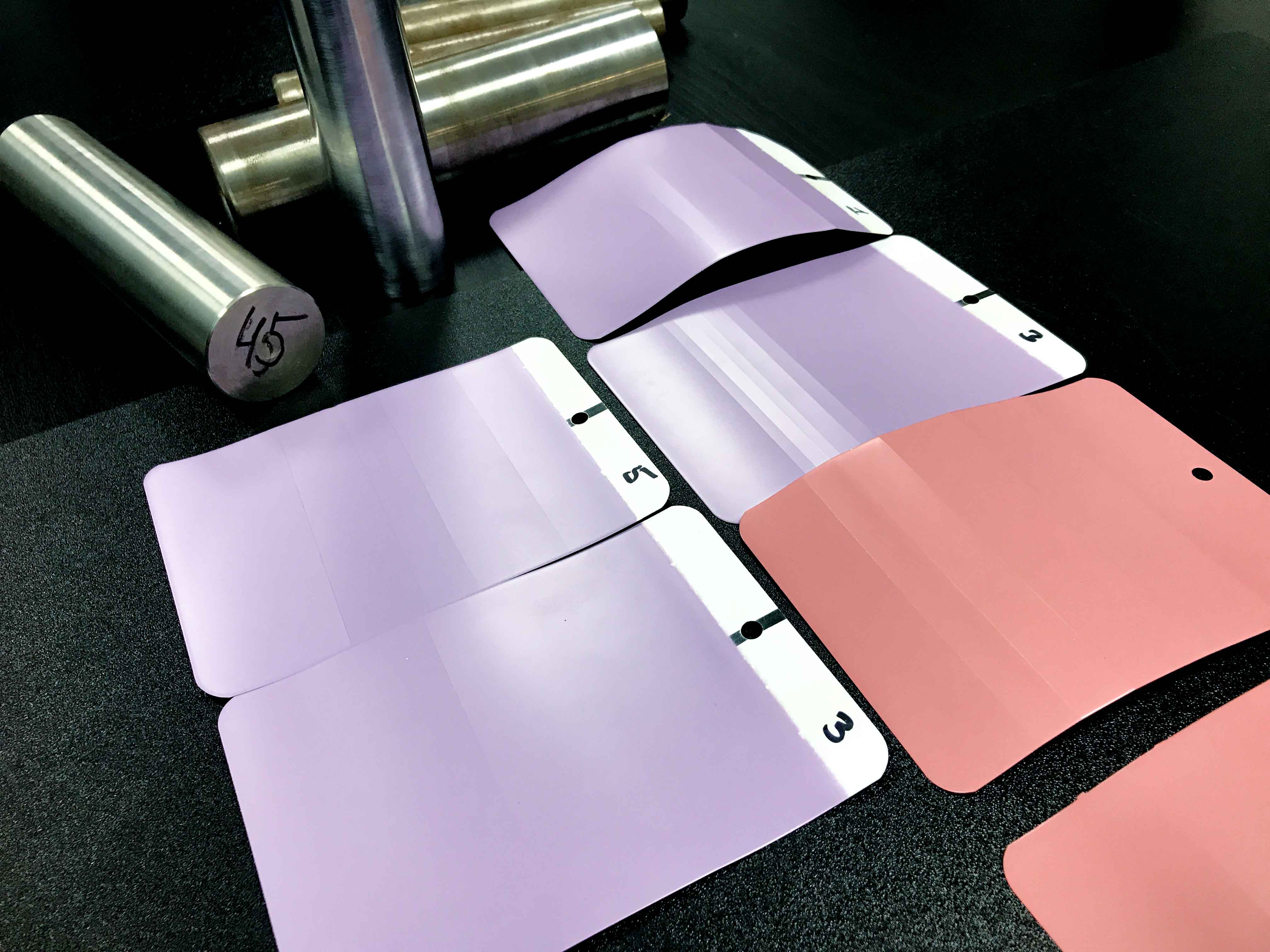

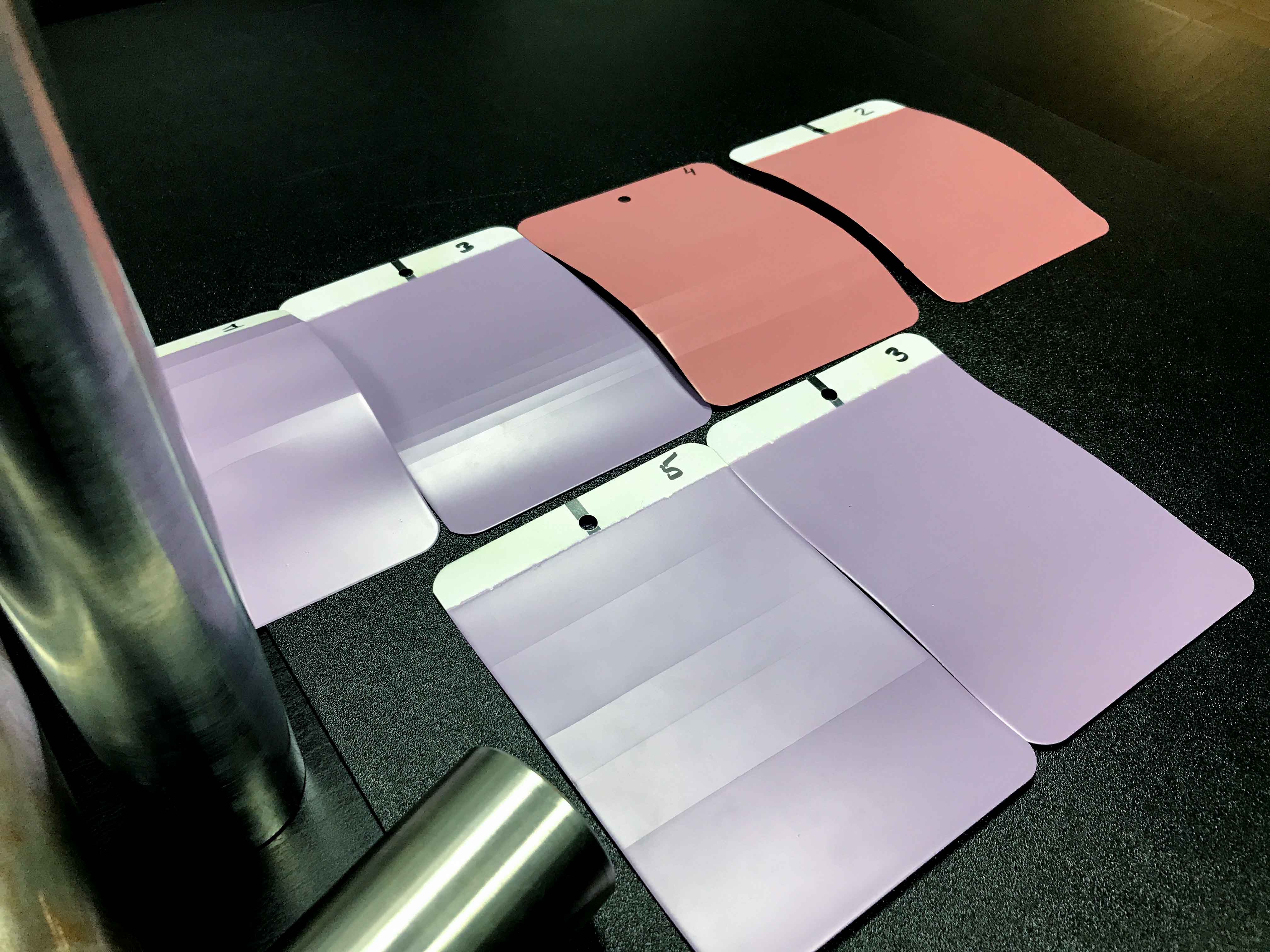

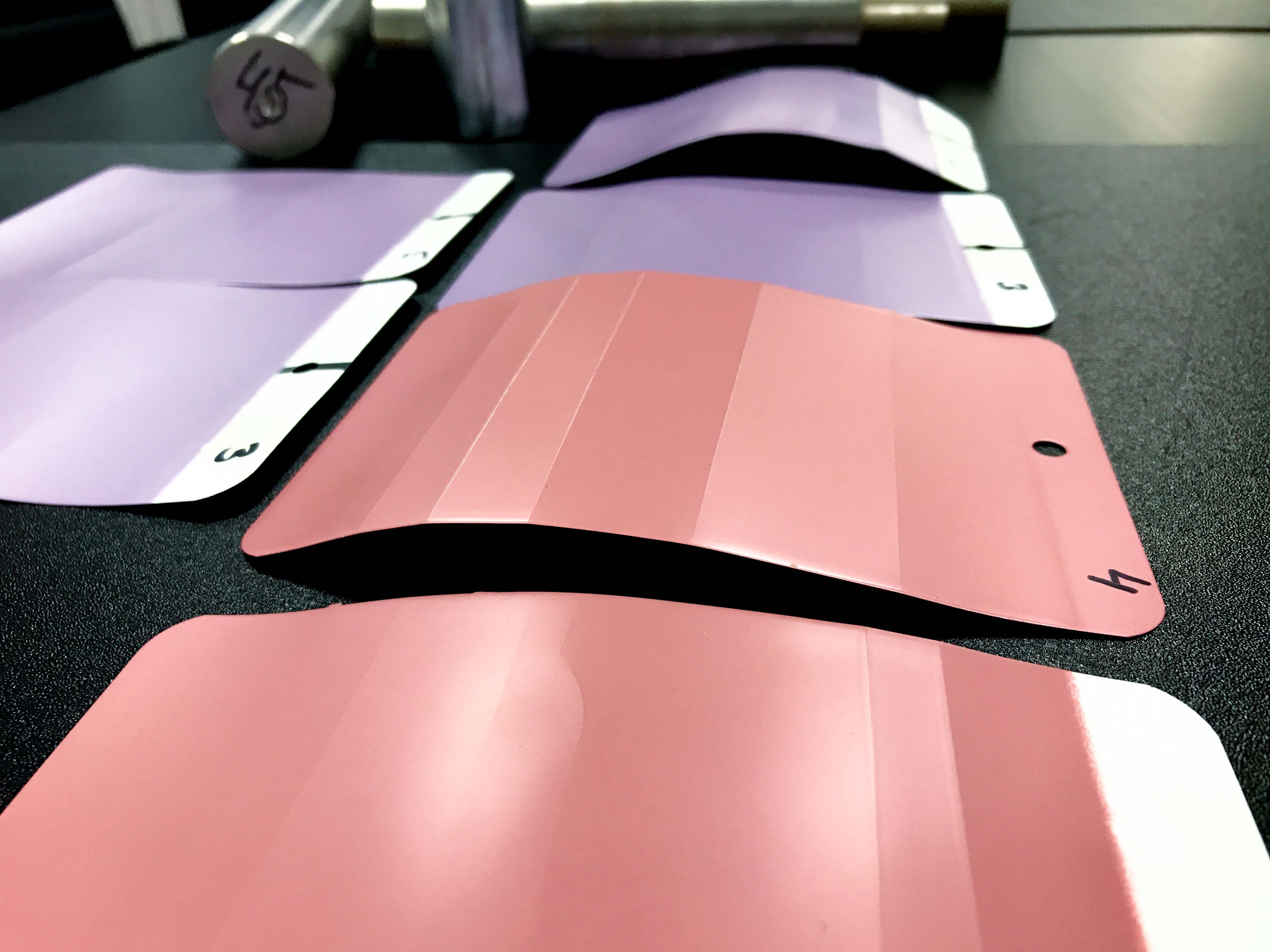

И так, мы испытывали 6 основных популярных технологий пигментной окраски. Результаты испытаний и полное описание технологий вы можете видеть в таблице ниже.

Результаты

Образец №	1	2	3	4	5	6
ТЕХНОЛОГИЯ
Грунт	C8BA	C8BA	MFP201	MFA5201	C8BA	C8BA
Расход	150-160 гр/м2	150-160 гр/м2	170-180 гр/м2	120-130 гр/м2	150 гр/м2	150 гр/м2
Время сушки	12 часов
Грунт	C8BA	C8BA	MFP201	MFA5201	C8BA	C8BA
Расход	150-160 гр/м2	150-160 гр/м2	170-180 гр/м2	120-130 гр/м2	150 гр/м2	150 гр/м2
Время сушки	12 часов
Эмаль	PL800	PL800	PL800	PL800	PL800	PL800
Отвердитель	C8BB 50%	TX70 50%	TX70 50%	TX70 50%	C8BB 50%	TX70 50%
Расход	120 гр/м2
Время сушки	-	-	-	-	1 час	1 час
Лак	-	-	-	-	TS 333	TS 333
Расход	-	-	-	-	120-130 гр/м2	120-130 гр/м2
РЕЗУЛЬТАТ
Минимальный диаметр стержня	55 мм	40 мм	40 мм	32 мм	35 мм	45 мм

Вывод

Образец под номером 4 показал отличные результаты эластичности, которые соответствуют диаметру 32 мм, это означает, что растрескивание ЛКП произошло при изгибании на стержне диаметром 30 мм. Данную технологию с использованием акрилового грунта MFA5201 и матовой ПУ эмали PL800 со светостойким отвердителем TX70, как самую эластичную, которая может использоваться для самых сложных типов изделий. В общем следует сказать, что все образцы выдержали стержень диаметром 55 мм, что при окраске мебельных изделий является достойным показателем эластичности лакокрасочного покрытия.

Все результаты гарантированы только при полном соблюдении технологий и строгого контроля расхода материалов, грамм на метр квадратный.

Смотреть видео испытания
